一、工程概述及设计简介

        本项目为山西太原某游泳池恒温方案，经甲方提供相关信息及室地观察，该游泳池为500m3的池子，水温要求28℃；

二、设计依据及参数

１、设计依据：

1.1  工程概述及要求；

1.2 《建筑给排水设计规范GB50015-2003》；

1.3 《简明建筑设备手册》；

1.4 《建筑工程常用数据系列手册》。

   2、设计参数:

2.1. 山西太原室外气象条件:

        冬季室外计算相对湿度：75%

        机组选型温度（当地最冷月气温）：-15℃

        冷水温度：5℃

    2.2 热负荷计算参数：

       池水按恒温至28℃计算；

三、热负荷分析及计算

 游泳池恒温所需热量，应为下列热量的总和：

（一）、水面蒸发和传导损失的热量；

（二）、池壁和池底传导损失的热量；

（三）、管道的净化水设备损失的热量；

（四）、补充水加热需要的热量。

（1）、游泳池水表面蒸发损失的热量。按下式计算：

Qz＝(1/β)ρ·y（0.0174 VW ＋0.0229）(Pb－Pq) A(B/B’)

      ＝（1/133.32）×1.0×582.39×(0.0174×0.5+0.0229)×(2644-1000)×500m2×(760/760)

      ＝113511.6kcal/h

式中 Qz——游泳池水表面蒸发损失的热量（kcal/h）；

β——压力换算系数，取133.32Pa；

ρ——水的密度（kg/L）；

у——与游泳池水温相等的饱和蒸汽的蒸发汽化潜热（kcal/kg）；

VW ——澡池或水上游乐池水面上的风速（m/s），一般按下列规定采用：室内

游泳池或水上游乐池VW ＝0.2—0.5 m/s；露天VW ＝2—3 m/s；

Pb——与游泳池水温42℃对应的饱和空气的水蒸汽分压力（Pa）；

Pq——在70%湿度下，与室外温度5℃对应的水蒸汽压力（Pa）；

A——游泳池的水表面面积500（m2）；

B——标准大气压力（Pa）；

B’——当地的大气压力（Pa）。

（2）、游泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，应按游泳

池水表面蒸发损失热量的20%计算确定：

即：Qs=20%*Qz=113511.6kcal/h×20%=22702.3kcal/h

 （3）、澡池补充水加热所需的热量，应按下式计算：

Qb＝qbу（tr- tb）/t＝25m3×1000kg/m3×(28℃-5℃)/24＝23958.3kcal/h

式中 Qb——澡池补充水加热所需的热量(kcal/h)；

 qb——澡池每日的补充水量(L),qb=5%V=500m3×5%=25m3；

 у——水的密度（kg/L）；

 tr——澡池水的温度（℃）；

 tb——澡池补充水水温（℃）；

 t——加热时间（h）。

 （4）、热负荷总归纳：

平时恒温：Qz+Qs+Qb=113511.6+22702.3+23958.3=160172.2kcal/h

 四、热水设备算选型

        对应我司产品的技术参数，型号为LSQ25RD超低温空气源热泵热水机组在环境温度-15℃时的输出功率为42132.4kcal/h，初次加热则装机数量为：160172.2cal/h÷42132.4kcal/h＝3.8

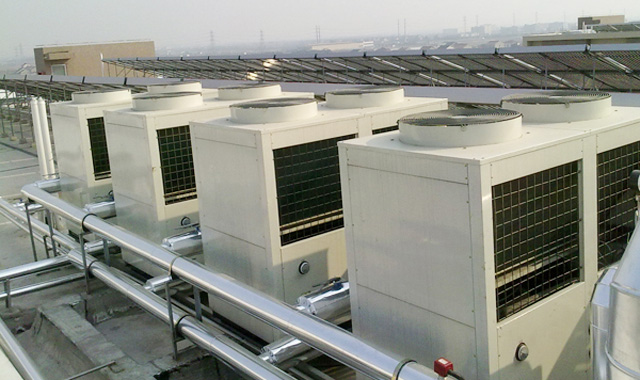

应选择4台LSQ25R超低温空气源热泵,能满足500m3 在冬天-15度时恒温的需求。
